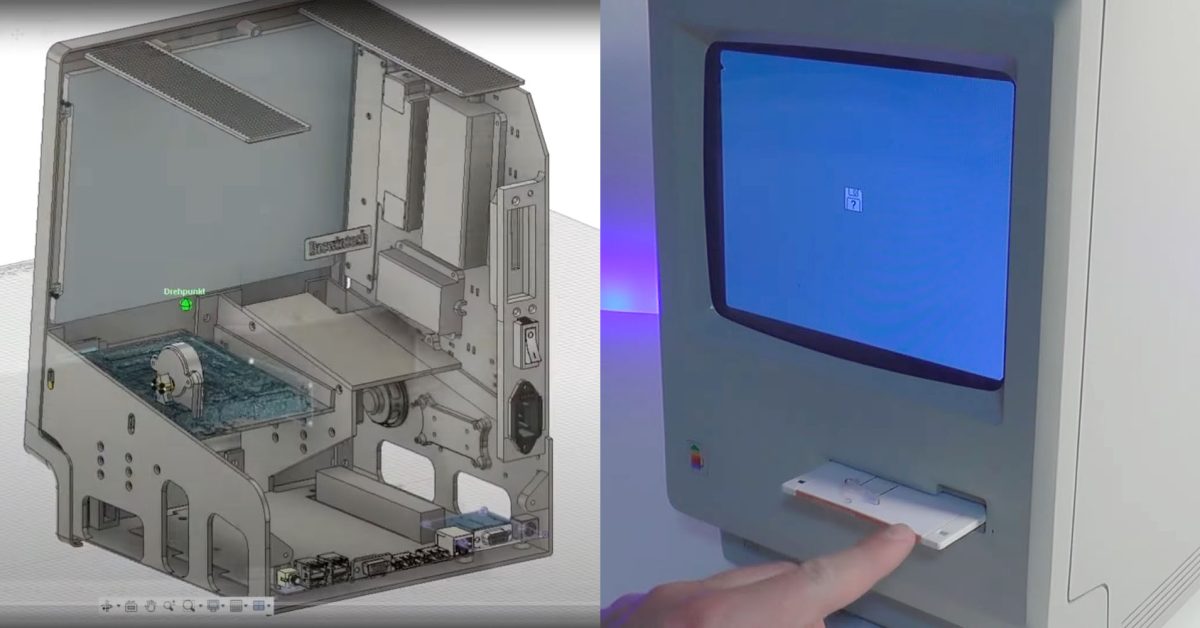

Un gars qui se décrit comme un grand passionné d’Apple et un « designer et bricoleur » a créé un Macintosh Plus imprimé en 3D avec une précision minutieuse.
Dans ce qui a été décrit comme « une attention aux détails à la Steve Jobs », il démarre même à partir (et éjecte) une disquette, et le moniteur reste éteint jusqu’à ce que l’émulateur Mac soit en cours d’exécution et affiche l’icône Mac souriante…
ArsTechnica Kevin Purdy écrit en paroles sur sa crainte et son admiration pour le projet.
Avez-vous déjà travaillé sur un projet de loisir dans lequel la modification et la compilation du code source d’un émulateur basé sur Linux étaient probablement la partie la plus simple et la plus directe du projet ?
Kevin Noki voulait vraiment, vraiment un Macintosh Plus fonctionnel, doté d’un lecteur de disque fonctionnel à éjection automatique à partir duquel il pourrait démarrer (…)
Noki, sur ce qu’il rapporte comme des « mois », travaille essentiellement à rebours à partir de 2024, en utilisant tous les types d’outils et de compétences de création pour revenir à un Mac de 1986 fonctionnel. Pas seulement « Mac OS classique sur un moniteur AliExpress correctement dimensionné », remarquez. Nous parlons d’un boîtier correctement dimensionné, coloré et texturé, qui consomme de l’énergie murale, avale des disques de 3,5 pouces, fonctionne à la fois avec les claviers et les souris Apple avec cordon téléphonique et ADB, dispose d’un gradateur d’écran et émet le son de démarrage (le bip , pas l’accord). Ce n’est pas un hommage « affectueux » ; c’est étrange et potentiellement énervant.
Voici une liste de quelques-unes des tâches qu’il a dû accomplir pour y parvenir :
- Mesurez méticuleusement chaque surface et chaque angle d’un Macintosh Plus
- Recréez ces mesures et modélisez-les dans AutoDesk Fusion 360
- Imprimez le boîtier Mac en quatre parties à l’aide d’un Ender-3 modifié avec un filament PLA gris
- Appliquez un mastic plastique en une seule partie et poncez les plans où les pièces du boîtier se joindraient.
- Percez des trous d’enregistrement dans les pièces du boîtier pour les connecteurs à broches métalliques
- Utilisez de la colle cyanoacrylate (CA) pour assembler les pièces et poncez chaque pièce à plusieurs reprises avec des couches 3D visibles.
- Peignez à la fois un apprêt et une couleur beige finale sur les parties orientées vers l’extérieur.
- Utilisez un coupe-vinyle pour protéger les parties du boîtier qui doivent être lisses
- Appliquez une couche transparente texturée pour reproduire la texture rugueuse du Mac
- Démontez un écran de 10 pouces trouvé dans une friperie
- Remplacez le CCFL de l’écran par un éclairage LED
- Rebranchez et soudez un bouton de variateur sur l’écran pour créer un contrôle de gradation
- Dessouder et modifier une brique de chargement d’ordinateur portable pour réaliser un bloc d’alimentation
- Modifier un hub USB alimenté et son adaptateur secteur
- Teindre un interrupteur d’alimentation physique pour qu’il corresponde à la couleur appropriée de son boîtier
- Utilisez les connecteurs WAGO pour connecter les composants de puissance en toute sécurité
- Démontez un ordinateur client léger à 13 $ et remplacez sa prise d’alimentation par un XT60
- Câblez une résistance pour faire fonctionner cette alimentation avec un adaptateur extérieur
- Remplacez le bouton d’alimentation du client léger par un relais contrôlé par Arduino
- Construisez un connecteur avant pour clavier et souris à partir d’une carte de développement USB Teensy, d’une prise RJ11 et du micrologiciel du clavier TMK.
- Soudure et fil dans un haut-parleur interne
- Reconstruisez un lecteur de disquette USB avec un moteur pas à pas contrôlé par Arduino (que vous avez codé) pour éjecter les disques des commandes logicielles
- Construisez une carte périphérique ADB avec une conception KiCAD, une carte Teensy et un Arduino Pro Micro
- Configurez un ATtiny85 pour contrôler l’alimentation de la carte mère et de l’écran, et jouez le son de démarrage
- Créez un émulateur Mini vMac modifié dans un système Linux
- Concevez votre propre stéréotype Brewintosh en texte en relief et appliquez-y du papier d’aluminium avec une plastifieuse.
- Créez des autocollants multicolores Brewintosh personnalisés, imprimez-les, appliquez de la résine UV pour une finition brillante et durcissez-les.
- Concevez et imprimez une réplique d’autocollant du panneau arrière du Mac d’origine
- Enregistrez-vous en train de faire toutes ces choses et montez-les dans une vidéo attrayante
Regardez la vidéo ci-dessous et plus de détails sur le déroulement du projet sur ArsTechnica.
Cela fait suite à un article d’hier exprimant l’opinion que l’ère des Hackintoshes touche à sa fin.
